MERKEZ İŞARETİ-MERKEZ ÇİZGİSİ (Dimcenter)
DIMCENTER (Merkez İşareti – Merkez Çizgisi)
1. TANITIM
Daire ve yayların merkezine işaret veya merkez çizgisi yerleştirmek için kullanılan bir komuttur. Merkeze işaret mi yoksa çizgi mi konulacağı Dimstyle komutu ile ayarlanır. Bu komut ileride anlatılacaktır.
Dimcenter komutuna aşağıdaki yollardan girilir:
♦ Klavyeden DIMCENTER veya DCE harfleri yazılır ve Enter
tuşuna basılır.
Command: DCE
♦ Dimension Menu ►Center Mark
(Ölçülendirme Menüsü ► Merkez İşareti)
♦ Ribbon►Annotate Tab ►Dimensions Panel ► Dimcenter
(Komut Şeridi ►Annotate Sekmesi ►Dimensions Paneli ►Merkez İşareti)
2. MERKEZ İŞARETİ YERLEŞTİRME
Merkez işareti çizdirmek için aşağıdaki sıra takip edilir:
1. Dimcenter komutu çalıştırılır.
Command: DIMCENTER
2. Merkez çizgisi yerleştirilecek daire veya yay seçilir (Şekil 1).
Select arc or circle:P1 (Yay veya daire seçiniz.)

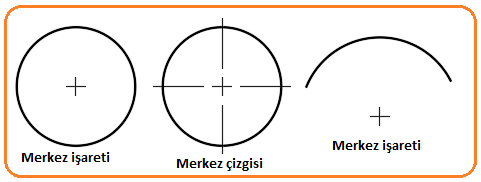

Şekil 1:Merkez işareti ve merkez çizgisi
1. TANITIM
Daire ve yayların merkezine işaret veya merkez çizgisi yerleştirmek için kullanılan bir komuttur. Merkeze işaret mi yoksa çizgi mi konulacağı Dimstyle komutu ile ayarlanır. Bu komut ileride anlatılacaktır.
Dimcenter komutuna aşağıdaki yollardan girilir:
♦ Klavyeden DIMCENTER veya DCE harfleri yazılır ve Enter
tuşuna basılır.Command: DCE
♦ Dimension Menu ►Center Mark
(Ölçülendirme Menüsü ► Merkez İşareti) ♦ Ribbon►Annotate Tab ►Dimensions Panel ► Dimcenter
(Komut Şeridi ►Annotate Sekmesi ►Dimensions Paneli ►Merkez İşareti) 2. MERKEZ İŞARETİ YERLEŞTİRME
Merkez işareti çizdirmek için aşağıdaki sıra takip edilir:
1. Dimcenter komutu çalıştırılır.
Command: DIMCENTER
2. Merkez çizgisi yerleştirilecek daire veya yay seçilir (Şekil 1).
Select arc or circle:P1 (Yay veya daire seçiniz.)
Şekil 1:Merkez işareti ve merkez çizgisi
