1.TANITIM
Ekranda çizili bulunan 3D katı model objeler seçildiğinde objelerin üzerine yerleşen 3D Move (3d Taşıma), 3D Rotate (3d Döndürme), 3D Scale (3d Ölçek) komutlarının işaretleri obje üzerine yerleşir (Şekil1). Bu işaretlere gizmo denir.
Şekil 1:3D Gizmolar Her gizmoda üç eksen bulunur. Kırmızı eksen X eksenini, yeşil eksen Y eksenini, mavi eksen Z eksenini temsil eder. Bu gizmoların kullanılabilmesi için Gizmo
modunun açık olması gerekir. Durum Çubuğu üzerindeki gizmo düğmesine tıklanır ve kapalıysa açılır. Tekrar tıklandığında kapanır (Şekil 2). Düğmenin sağ tarafındaki ok üzerine tıklandığında gizmo çeşitleri görünür.
Şekil 2:Durum Çubuğu ve Gizmo düğmeleri 2.GİZMOLARIN KULLANIMI
Gizmoların kullanımı aşağıda anlatıldığı gibidir:
1.3D Move (3d Taşıma) gizmosu obje üzerine yerleştiğinde hangi eksen yönünde taşıma yapılacaksa o eksen üzerine tıklanır. Ekran boyunca aynı renkli bir çizgi oluşur. İmleç yönlendirilir. Ölçülü taşınacaksa klavyeden ölçü yazılır ve Enter tuşuna basılır. Ölçü önemli değil ise taşınma yerine tıklanır.Taşıma işlemi seçilen eksen doğrultusunda olur (Şekil 3). Bu bir kolaylıktır.
Şekil 3:Move gizmosu ve Y ekseni 2. 3D Rotate (3d Döndürme) gizmosu obje üzerine yerleştiğinde hangi eksen yönünde döndürme yapılacaksa o eksen üzerine tıklanır. Ekran boyunca aynı renkli bir çizgi oluşur. Ölçülü döndürülecekse açı değeri klavyeden yazılır ve Enter tuşuna basılır. Döndürme işlemi seçilen eksen etrafında olur (Şekil 4).
Şekil 4:Rotate gizmosu ve X ekseni
3.3D Scale (3d ölçekleme) gizmosu obje üzerine yerleştiğinde hangi eksen yönünde ölçeklendirme yapılacaksa o eksen üzerine tıklanır. Aynı renkte ekran boyunca çizgi oluşur. Ölçeklendirme seçilen eksen yönünde olur. Ölçeklendirme değeri klavyeden yazılır ve Enter tuşuna basılır (Şekil 5). Bu gizmoyla sadece Mesh objeleri eksenlere göre ölçeklendirilmektedir. Solid objelerinde normal ölçeklendirme yapılmaktadır.
Şekil 5:3D Scale gizmosu
1.TANITIM
Ekranda çizili bulunan 3D katı model objeler seçildiğinde objelerin üzerine yerleşen 3D Move (3d Taşıma), 3D Rotate (3d Döndürme), 3D Scale (3d Ölçek) komutlarının işaretleri obje üzerine yerleşir (Şekil1). Bu işaretlere gizmo denir.
Şekil 1:3D Gizmolar Her gizmoda üç eksen bulunur. Kırmızı eksen X eksenini, yeşil eksen Y eksenini, mavi eksen Z eksenini temsil eder. Bu gizmoların kullanılabilmesi için Gizmo
modunun açık olması gerekir. Durum Çubuğu üzerindeki gizmo düğmesine tıklanır ve kapalıysa açılır. Tekrar tıklandığında kapanır (Şekil 2). Düğmenin sağ tarafındaki ok üzerine tıklandığında gizmo çeşitleri görünür. Şekil 2:Durum Çubuğu ve Gizmo düğmeleri 2.GİZMOLARIN KULLANIMI
Gizmoların kullanımı aşağıda anlatıldığı gibidir:
1.3D Move (3d Taşıma) gizmosu obje üzerine yerleştiğinde hangi eksen yönünde taşıma yapılacaksa o eksen üzerine tıklanır. Ekran boyunca aynı renkli bir çizgi oluşur. İmleç yönlendirilir. Ölçülü taşınacaksa klavyeden ölçü yazılır ve Enter tuşuna basılır. Ölçü önemli değil ise taşınma yerine tıklanır.Taşıma işlemi seçilen eksen doğrultusunda olur (Şekil 3). Bu bir kolaylıktır.

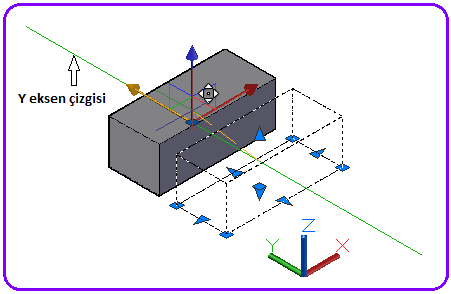

Şekil 3:Move gizmosu ve Y ekseni 2. 3D Rotate (3d Döndürme) gizmosu obje üzerine yerleştiğinde hangi eksen yönünde döndürme yapılacaksa o eksen üzerine tıklanır. Ekran boyunca aynı renkli bir çizgi oluşur. Ölçülü döndürülecekse açı değeri klavyeden yazılır ve Enter tuşuna basılır. Döndürme işlemi seçilen eksen etrafında olur (Şekil 4).
Şekil 4:Rotate gizmosu ve X ekseni

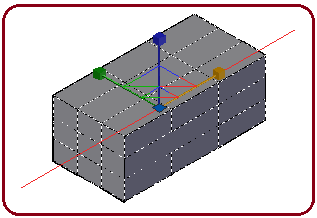

3.3D Scale (3d ölçekleme) gizmosu obje üzerine yerleştiğinde hangi eksen yönünde ölçeklendirme yapılacaksa o eksen üzerine tıklanır. Aynı renkte ekran boyunca çizgi oluşur. Ölçeklendirme seçilen eksen yönünde olur. Ölçeklendirme değeri klavyeden yazılır ve Enter tuşuna basılır (Şekil 5). Bu gizmoyla sadece Mesh objeleri eksenlere göre ölçeklendirilmektedir. Solid objelerinde normal ölçeklendirme yapılmaktadır.
Şekil 5:3D Scale gizmosu
