KONTROLLER (Controls)-2
4.VISUAL STYLE CONTROLS (Görüntü Stili Kontrolleri)
Ekranın sol üst tarafındaki [2D Wireframe] yazısı üzerine tıklandığında oluşturulan 3D objelerin görüntülenme seçenekleri listelenir (Şekil 1).
♦ 2D Wireframe (2D Telkafes) seçildiğinde ekrandaki 3D ve kaplanmış resimler çizgisel olarak görünür. Bundan dolayı tel kafes denmiştir (Şekil 2). Bazı resimlerde çizgilerin çokluğundan dolayı detaylar anlaşılamayabilir.
Şekil 1:Görüntü stilleri Şekil 2:Tel kafes görünüm ♦ Conceptual (Gri Renkle Kaplı) seçildiğinde ekrandaki 3D resim gri renkle kaplanmış olarak görünür. Çizim yaparken en çok bu seçenek kullanılır (Şekil 3). Bu seçenekte obje malzemeyle kaplandıysa malzeme gösterilmez.

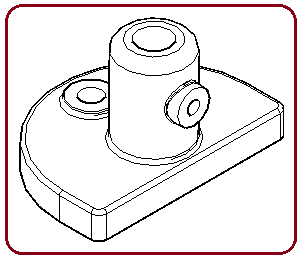

Şekil 3:Gri renkle kaplı resim Şekil 4:Tel kafes ve gizlenmiş ♦ Hidden (Gizle) seçildiğinde ekrandaki 3D resim telkafes şeklinde görünür. Arkada kalan kenarlar gizlenir (Şekil 4).

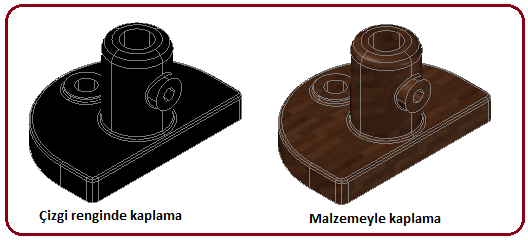

♦ Realistic (Gerçek) seçildiğinde ekrandaki 3D resim çizgi renginde kaplanmış olarak görünür. Ayrıca obje malzemeyle kaplandıysa kaplama gerçek şekilde gösterilir (Şekil 5). Bu seçenek çizim bittikten sonra tercih edilmelidir.

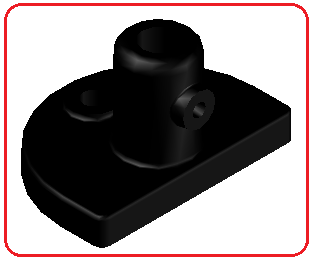

Şekil 5:Realistic seçeneğinin uygulama örnekleri ♦ Shaded (Gölgeli) seçildiğinde ekrandaki 3D resim çizgi renginde kaplanır ve daha koyu görünür. Ayrıca obje malzemeyle kaplandıysa kaplama gösterilmez (Şekil 6).

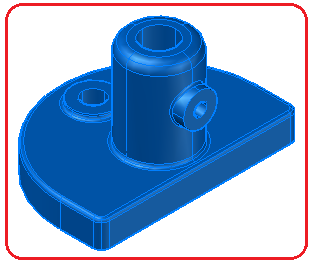

♦ Shaded with edges (Gölgeli ve kenarlı) seçildiğinde ekrandaki 3D resim çizgi renginde kaplanır ve keskin kenarlara çizgi konulur (Şekil 7).

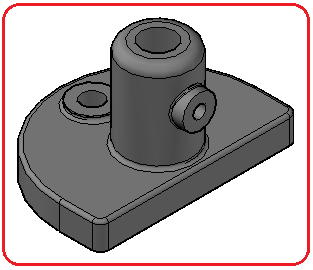

Şekil 6:Koyu renkli kaplama Şekil 7:Kenarlanmış kaplama ♦ Shaded of Gray (Gölgeli ve Gri) seçildiğinde ekrandaki 3D resim gri renginde kaplanır ve keskin kenarlara çizgi konulur (Şekil 8).

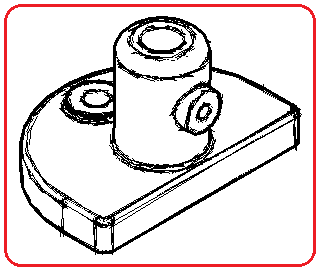

Şekil 8:Kenarlanmış gri renkli Şekil 9:Taslak resim ♦ Sketchy (Taslak) seçildiğinde ekrandaki 3D resim elle çizilmiş gibi gösterilir (Şekil 9).
♦ Wireframe (Telkafes) seçildiğinde ekrandaki 3D resim çizgisel görünür (Şekil 10).
♦ X-ray (X-ışını) seçildiğinde ekrandaki 3D resim içini gösterecek şekilde saydam hale gelir (Şekil 11).

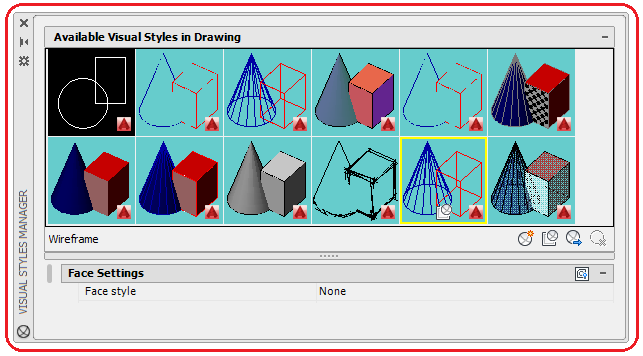

Şekil 10:Tel kafes görünüm Şekil 11:Saydam resim ♦ Visual Style Manager (Görüntü Stili Yöneticisi) adında palet ekrana gelir. Yukarıda anlattığımız seçenekler buradan da yapılır (Şekil 12). Düğmelere tıklanarak işlem gerçekleştirilir.
Şekil 12:Görüntü Stili Yöneticisi
