ÇİZİM İLE ÇOĞALTMA (Sketch Driven Pattern)
ÇİZİM İLE ÇOĞALTMA (Sketch Driven Pattern)
1.TANITIM
Paça üzerine çizilmiş bir unsuru, yine aynı parça üzerine çizilmiş noktalara göre hizalayarak çoğaltmak için Çizim İle Çoğaltma komutu kullanılır.
Komuta aşağıdaki yollardan biriyle ulaşılır ve çalıştırılır:
♦ Unsurlar araç çubuğu üzerindeki Çizim İle Çoğaltma (Sketch Driven Pattern)
komut düğmesine tıklanır. Komut düğmesi, Doğrusal Çoğaltma
komut düğmesinin altındadır.
♦ Ekle►Çoğaltma/Aynalama ►Çizim İle Çoğaltma…(Insert►Pattern/Mirror►Sketch Driven Pattern…) yolu kullanılır (Şekil 1).
Şekil 1:”Ekle” menüsü ve “Çizim İle Çoğaltma” komut düğmesi 2.ÇİZİM İLE ÇOĞALTMA
Bu komutta çizim objesi olarak nokta kullanılır. Çizilmiş noktalara göre unsurları çoğaltmak için aşağıdaki işlem sırası uygulanır:
1. Parça üzerine bir adet çoğaltılacak unsur ve noktalar çizilir (Şekil 2). Noktaların gerçek yerleri ölçülendirmeyle belirlenir. Noktalar çizildikten sonra Yeniden Oluştur (Rebuild)
düğmesine tıklanır.
Şekil 2:”Unsur” ve “Noktalar” Şekil 3: Özellik yöneticisi 2.Çizim İle Çoğaltma komutu çalıştırılır. Çizim İle Kaplama adında özellik yöneticisi görüntülenir (Şekil 3).
3.Özellik yöneticisinde aşağıdaki işlemler yapılır:
♦ Seçimler (Selections) bölümündeki işlemler:
> Referans Çizim (Reference Sketch)
boşluğuna tıklanır ve parça üzerindeki bir nokta seçilir. Noktalar aynı anda çizildiğinden hepsi birden seçilir.
> Merkez Noktası (Centroid) seçeneği seçilirse çoğaltılacak unsurun taban merkezinden yerleştirme yapılır.
♦ Unsurlar ve Yüzler bölümündeki işlemler:
> Onay kutusu
işaretlenir.
> Çoğaltılacak Unsurlar (Features to Pattern)
boşluğuna tıklanır ve parça üzerindeki unsur seçilir. Unsurun ismi boşlukta görüntülenir.
♦ Tamam (OK)
düğmesine tıklanarak işlem sonuçlandırılır (Şekil 4). Noktaları gizlemek için bir nokta üzerine sağ tıklanır ve Gizle (Hide)
komutu seçilir.
Şekil 4:”Çizim İle Çoğaltma” işlemi Şekil 5:Seçimler bölümü 3.ÇİZİM İLE ÇOĞALTMA’ DA DİĞER İŞLEMLER
Çizim İle Çoğaltma’ da diğer işlemler aşağıya çıkarılmıştır:
1. Seçimler bölümündeki Seçili Nokta (Selected point) seçeneği seçilirse çoğaltılacak unsur seçilmiş köşesinden yerleştirilir. Seçili Nokta seçeneği seçildiğinde hemen altındaki boşluğa tıklanır ve unsurun bir köşesi seçilir. Tamam düğmesine tıklanarak işlem sonuçlandırılır (Şekil 6).
2. Gövdeler (Bodies) seçeneği seçilirse parçanın tamamı çoğaltılır.

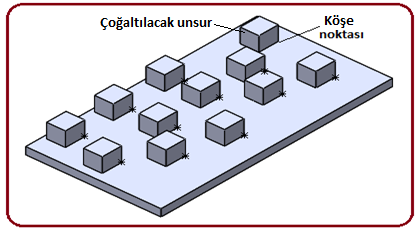

Şekil 6:Köşe noktasıyla çoğaltma
1.TANITIMPaça üzerine çizilmiş bir unsuru, yine aynı parça üzerine çizilmiş noktalara göre hizalayarak çoğaltmak için Çizim İle Çoğaltma komutu kullanılır.
Komuta aşağıdaki yollardan biriyle ulaşılır ve çalıştırılır:
♦ Unsurlar araç çubuğu üzerindeki Çizim İle Çoğaltma (Sketch Driven Pattern)
komut düğmesine tıklanır. Komut düğmesi, Doğrusal Çoğaltma komut düğmesinin altındadır.♦ Ekle►Çoğaltma/Aynalama ►Çizim İle Çoğaltma…(Insert►Pattern/Mirror►Sketch Driven Pattern…) yolu kullanılır (Şekil 1).
Şekil 1:”Ekle” menüsü ve “Çizim İle Çoğaltma” komut düğmesi 2.ÇİZİM İLE ÇOĞALTMA
Bu komutta çizim objesi olarak nokta kullanılır. Çizilmiş noktalara göre unsurları çoğaltmak için aşağıdaki işlem sırası uygulanır:
1. Parça üzerine bir adet çoğaltılacak unsur ve noktalar çizilir (Şekil 2). Noktaların gerçek yerleri ölçülendirmeyle belirlenir. Noktalar çizildikten sonra Yeniden Oluştur (Rebuild)
düğmesine tıklanır. Şekil 2:”Unsur” ve “Noktalar” Şekil 3: Özellik yöneticisi 2.Çizim İle Çoğaltma komutu çalıştırılır. Çizim İle Kaplama adında özellik yöneticisi görüntülenir (Şekil 3).
3.Özellik yöneticisinde aşağıdaki işlemler yapılır:
♦ Seçimler (Selections) bölümündeki işlemler:
> Referans Çizim (Reference Sketch)
boşluğuna tıklanır ve parça üzerindeki bir nokta seçilir. Noktalar aynı anda çizildiğinden hepsi birden seçilir.> Merkez Noktası (Centroid) seçeneği seçilirse çoğaltılacak unsurun taban merkezinden yerleştirme yapılır.
♦ Unsurlar ve Yüzler bölümündeki işlemler:
> Onay kutusu
işaretlenir.> Çoğaltılacak Unsurlar (Features to Pattern)
boşluğuna tıklanır ve parça üzerindeki unsur seçilir. Unsurun ismi boşlukta görüntülenir.♦ Tamam (OK)
düğmesine tıklanarak işlem sonuçlandırılır (Şekil 4). Noktaları gizlemek için bir nokta üzerine sağ tıklanır ve Gizle (Hide) komutu seçilir. Şekil 4:”Çizim İle Çoğaltma” işlemi Şekil 5:Seçimler bölümü 3.ÇİZİM İLE ÇOĞALTMA’ DA DİĞER İŞLEMLER
Çizim İle Çoğaltma’ da diğer işlemler aşağıya çıkarılmıştır:
1. Seçimler bölümündeki Seçili Nokta (Selected point) seçeneği seçilirse çoğaltılacak unsur seçilmiş köşesinden yerleştirilir. Seçili Nokta seçeneği seçildiğinde hemen altındaki boşluğa tıklanır ve unsurun bir köşesi seçilir. Tamam
düğmesine tıklanarak işlem sonuçlandırılır (Şekil 6). 2. Gövdeler (Bodies) seçeneği seçilirse parçanın tamamı çoğaltılır.
Şekil 6:Köşe noktasıyla çoğaltma
