FEDER (Rib)

    1.TANITIM
    Feder (Rib), parçalar üzerine ilave edilen ve kuvvetlere karşı dayanıklılığı sağlayan üçgen veya başka profilde olan kısımlardır. Başka bir deyişle destek görevi yapan kısımlardır. Bu kısımlar daha önce öğrettiğimiz komutlarla rahatlıkla çizilebilir. Makine parçalarında çalışmaya herhangi bir etkisi yoktur.
    Feder (Rib) komutuna aşağıdaki yollardan biriyle girilir:
    ♦ Unsurlar (Features) araç çubuğu üzerindeki  Feder  düğmesine tıklanır (Şekil 1).
    ♦ Ekle ►Unsurlar ►Feder… (Insert ►Features ►Rib…) yolu kullanılır.

            Şekil 1:”Unsurlar Araç Çubuğu” ve “Feder” komut düğmesi

    2. FEDER (Rib) OLUŞTURMA
    Feder oluşturmak için aşağıdaki işlem sırası uygulanır:
    1.Katı model parça çizilir.
       ♦ Çizgi (Line) komuyla Ön Düzlem (Front Plane) görünüm düzlemine birbirine dik 50 ve 70 mm uzunluklarında iki doğru çizelim (Şekil 2).


               Şekil 2:Dik doğrular                              Şekil  3:Parça

       ♦ Unsurlar (Features) araç çubuğu üzerindeki Ekstrüzyon İle Katı Oluşturma (Extruded Boss/Base)  komut düğmesine tıklanır ve Yükseklik - Ekstrüzyon  isimli  özellik yöneticisi görüntülenir. Özellik yöneticisinde aşağıdaki düzenlemeler yapılır:
        ♦ Yön1 (Direction 1) bölümünde:
           >Son Koşulu (End Condition) kısmından  Kör (Blind) seçilir.
           >Derinlik (Depth)   kısmına 40 mm değeri girilir.
        ♦ İnce Unsur (Thin Feature) bölümünde:
           > Yönü Ters Çevir (Reverse Direction)    düğmesine tıklanarak çizgilerin, oluşacak katı modelin en dışına yerleşmesi sağlanır.
           > Tip (Type) kısmından Tek Yön (One-Direction) seçilir.
           > Kalınlık (Thickness)  kısmına 10 mm değeri girilir.
        ♦ Tamam  düğmesine tıklanarak katı model oluşturulur (Şekil 3).
     2. Parçanın istenilen yerine yeni bir çizim düzlemi oluşturulur. Biz burada parçanın tam ortasına yeni bir çizim düzlemi yerleştirelim.
        ♦ Düzlem (Plane)  komut düğmesine tıklanır. Karşımıza Düzlem isimli özellik yöneticisi gelir (Şekil 4).
        ♦ Özellik Yöneticisi’ ndeki İlk Referans bölümündeki boşluğa tıklanır. Parçanın ön tarafındaki L şeklindeki yüzey seçilir. Öteleme Uzaklığı (Distance)  kısmına 20 mm yazılır.
        ♦ Tamam  düğmesine tıklandığında Düzlem1 (Plane 1) isimli yeni düzlem oluşur ve Unsur Tasarım Ağacı’ na ismi yerleşir (Şekil 5).


        Şekil 4:Özellik yöneticisi                     Şekil 5:Düzlem 1

    3.Feder (Rib) komutunun uygulanabilmesı için aşağıdaki işlem sırası takip edilir:
       ♦ Düzlem 1 çizim düzlemi seçilir ve Buna dik (Normal to)  düğmesine tıklanarak çizim yapılacak dik konuma getirilir (Şekil 6).


       Şekil 6: Çizim için dik konum               Şekil 7:Feder (Destek) çizgisi

       ♦ Tek veya çok parçalı olarak federin üst sınırının çizgisi çizilir ve Yeniden Oluştur (Rebuild) düğmesine tıklanır (Şekil 7). Feder çizgisi düz bir çizgi olabildiği gibi bir yay, bir eğri de olabilir.
       ♦ Standart Görünümler (Standard Views) araç çubuğu üzerindeki İzometrik (Isometric)  düğmesine tıklanır ve ekran izometrik konuma getirilir. Düzlem 1 çizim düzlemi daha önce anlatıldığı gibi gizlenir.
       ♦ Unsurlar (Features) araç çubuğu üzerindeki Feder (Rib)  düğmesine tıklanır.  Feder isimli özellik yöneticisi görüntülenir (Şekil 8). Bu arada bir ön izleme meydana gelir ve işlem yönünü gösteren bir ok görüntülenir (Şekil 9).

                 Şekil 8:”Feder (Rib)” özellik yöneticisi                        Şekil 9:Ön izleme

       ♦ Özellik yöneticisinin Parametreler (Parameters) bölümünde aşağıdaki ayarlar yapılır:
          > İlk Taraf (First Side)   seçeneğiyle kalınlaştırma çizginin sol tarafında olur.
          > Her İki Taraf (Both Sides)  seçeneği seçilirse kalınlaştırma feder çizgisinin iki tarafına ortalanarak yapılır. Uygulamada bu seçenek kullanılmıştır.
          > İkinci Taraf (Second Side)  seçeneği ile kalınlaştırma feder çizgisinin sağ tarafına yapılır.
       ♦ Feder Kalınlığı (Rib Thickness)    kısmına feder genişlik değeri girilir.
       ♦Ekstrüzyon Yönü (Extrude direction) kısmından  Çizime Paralel (Parallel  to Sketch)  düğmesine tıklanır.
        ♦ Malz.Tarafını ters çevir onay kutusu işaretlenirse işlem yönü değişir.
        ♦  Tamam  düğmesine tıklanarak işlem tamamlanır (Şekil 10). Şekil 11’ de başka uygulama örnekleri görülmektedir.

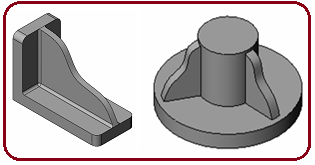

                 Şekil 10:Feder                            Şekil 11:Değişik federler (Destekler)

    4. Draft Açık/Kapalı  düğmesine tıklanırsa feder içe veya dışa doğru eğimli olur. Boşluğa eğim açısı girilir (Şekil 12). Dışa doğru draft onay kutusu işaretlenirse eğim dış tarafa yapılır (Şekil 13).


             Şekil 12:Draft bölümü               Şekil 13:Dışa doğru
