MIRROR (Aynalama – Simetri Alma)
MIRROR (Aynalama-Simetri Alma)
1.TANITIM
Mirror komutuyla objelerin simetriği alınır. Simetri alma işlemi objenin pivot (hareket) merkezine göre yapılır. Komuta aşağıdaki yollardan girilebilir:
♦ Tools ►Mirror
♦ Main Toolbar ►Mirror 2.SİMETRİ ALMA
Objelerin simetriğini almak için aşağıdaki işlemler yapılır:
1. Obje seçilir. Seçilen obje birden fazla parçadan oluşmuşsa önce Group ►Group komutuyla grup yapılır. Şekil 1’ de çok parçadan oluşan koltuk görülmektedir.

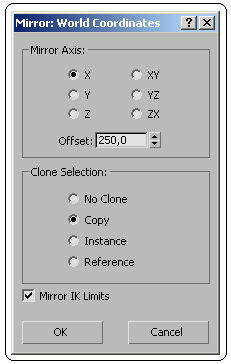

2. Mirror komutu çalıştırılır ve aynı isimde diyalog kutusu görüntülenir (Şekil 2).
Şekil 1:Koltuk Şekil 2:”Mirror” diy. kutusu 3. Mirror diyalog kutusunda aşağıdaki düzenlemeler yapılır:
♦ Mirror Axis (Simetri Ekseni) bölümünden eksen seçilir. Offset kısmına iki obje arasındaki mesafe girilir.
♦ Clone Selection (Kopyalama Seçimi) bölümünden kopyalama türü seçilir. No Clone seçeneğinde kopyalama yapılmaz.
♦ OK (Tamam) düğmesine tıklanarak işlem tamamlanır. Şekil 3’ de X ekseni yönünde 250 cm uzaklıkta simetriği alınmış koltuk görülmektedir.
Şekil 3:Simetriği alınmış obje
1.TANITIM
Mirror komutuyla objelerin simetriği alınır. Simetri alma işlemi objenin pivot (hareket) merkezine göre yapılır. Komuta aşağıdaki yollardan girilebilir:
♦ Tools ►Mirror
♦ Main Toolbar ►Mirror 2.SİMETRİ ALMA
Objelerin simetriğini almak için aşağıdaki işlemler yapılır:
1. Obje seçilir. Seçilen obje birden fazla parçadan oluşmuşsa önce Group ►Group komutuyla grup yapılır. Şekil 1’ de çok parçadan oluşan koltuk görülmektedir.
2. Mirror
komutu çalıştırılır ve aynı isimde diyalog kutusu görüntülenir (Şekil 2). Şekil 1:Koltuk Şekil 2:”Mirror” diy. kutusu
♦ Mirror Axis (Simetri Ekseni) bölümünden eksen seçilir. Offset kısmına iki obje arasındaki mesafe girilir.
♦ Clone Selection (Kopyalama Seçimi) bölümünden kopyalama türü seçilir. No Clone seçeneğinde kopyalama yapılmaz.
♦ OK (Tamam) düğmesine tıklanarak işlem tamamlanır. Şekil 3’ de X ekseni yönünde 250 cm uzaklıkta simetriği alınmış koltuk görülmektedir.
Şekil 3:Simetriği alınmış obje
