MİL TAŞIYICISI
     “MİL TAŞIYICISI” ÇİZİMİ

    1.TAVSİYE EDİLEN KOMUTLAR
    Şekil 1 de iki görünüşü verilmiş Mil Taşıyıcısı’ nın katı model resmini çizebilmek için tavsiye edilen komutların listesi aşağıya çıkarılmıştır:
    ♦ Düzlem
(Plane) Ekstrüzyon (Extruded Boss / Base)
    ♦ Yeni (New)  Farklı Kaydet (Save As), Kaydet (Save),
    ♦ Feder (Rib) Dairesel Çoğaltma (Circular Pattern)

    2.ÜÇGEN ŞEKLİNDEKİ TABANIN ÇİZİMİ
    Parçanın yapısı incelendiği zaman, uçları yuvarlatılmış üçgen taban, içi delik silindir, 3 adet  feder (destek) ve çevrede 3 adet düz delikten oluştuğu görülmektedir.


                               Şekil 1:Katı modeli çizilecek “Mil taşıyıcısı”

    Bu uygulamada önce üçgen taban çizilir ve kalınlaştırılır. Tabanın çizimi için aşağıdaki işlem sırası takip edilir.
    1. Çizim düzlemi olarak Ön Düzlem (Front Plane) seçilir. Üçgen tabanı oluşturmak için, önce aralarında 120 derece açı bulunan eksenlerle çapı 100 mm olan dairesel eksen Merkez Çizgisi komutuyla çizilir ve ölçülendirilir (Şekil 2).
    2. Daire (Circle) komutuyla çapı 11 mm olan dairelerle yarıçapı 14 mm olan yaylar tam daire olarak eksenlerin kesim yerlerine çizilir ve ölçülendirilir (Şekil 3).


                     Şekil 2:Eksenler                                            Şekil 3:Daireler

    3. Dairelere teğet doğruları çizmek için,  Çizim araç çubuğu üzerindeki Çizgi (Line) komutu çalıştırılır. İmleç dairelerden birinin çeyrek noktasına gelmeyecek herhangi bir yerine tıklanır. Diğer daire üzerine gelinir ve teğet geçecek yakın bir yere tıklanır. Ekranda teğet  işareti görüntülenir.  Şekil 4’ te çizilmiş teğet doğrular görülmektedir.
    Not: Teğet çizimi makine çizimlerinde en önemli konulardan biridir. Konuyla ilgili geniş bilgi için Çizim İlişkileri ve Yakalamaları bölümüne bakılmalıdır.
    4. Çizim (Sketch)  araç çubuğu üzerindeki  Objeleri Buda (Trim Entities)    komutunun   seçeneğiyle  dairelerin fazla kısımları budanır (Şekil 5).


             Şekil 345:Teğet doğrular                             Şekil 5:Budama işlemi

    Not: Objelerin birleşme yerlerinde gözle görülemeyen çok küçük artıklar kalabilir. Buraların silinmesi veya budanması için o kısmın büyütülmesi gerekir. Bunun için  Görünüm (View)  araç çubuğu üzerindeki Alana Yakınlaştır (Zoom to Area)  düğmesine tıklanır ve büyütülecek kısım kutu içine alınarak büyütülür.
    5. Ekstrüzyon İle Katı Oluşturma (Extruded Boss/Base) komutuyla 10 mm kalınlaştırılır ve üçgen taban oluşturulur. Bu kısım parçanın Temel (Base) kısmını teşkil eder (Şekil 6).


                  Şekil 6:Üçgen taban                                                 Şekil 7:Daire

    3. ORTADAKİ SİLİNDİR VE DELİĞİN OLUŞTURULMASI
    Ortadaki silindir ve deliğin oluşturulması için aşağıdaki işlem sırası uygulanır:
    1. Ortadaki silindiri oluşturmak için üst üçgen yüzey seçilir ve Buna Dik (Normal To) düğmesine tıklanarak yüzey karşımıza dik olarak getirilir.
    2. Taban çapı 50 mm olan silindiri oluşturmak için, ekranın merkezine Daire (Circle) komutuyla, çapı 50 mm olan daire çizilir (Şekil 7).
    3. Ekstrüzyon İle Katı Oluşturma (Extruded Boss/Base) komutuyla 30 mm kalınlaştırılır (Şekil 8).


           Şekil 8:Silindir                          Şekil 9:Delik için daire çizimi

    4. Çapı 30 mm olan silindirik deliği oluşturmak için, katı modeldeki silindirin sol dairesel yüzeyi seçilir ve yüzeyin merkezine çapı 30 mm olan daire çizilir (Şekil 9).
    5. İzometrik  komut düğmesine tıklanarak ekran izometrik konuma getirilir (Şekil 10). Ekstrüzyon İle Kes (Extruded Cut) komutuyla 40 mm veya daha fazla kalınlaştırılır ve kesilir (Şekil 11).


   Şekil 10:İzometrik konum                   Şekil 11:Delik

    4. FEDERLERİN (Desteklerin) OLUŞTURULMASI
    Silindirik kısımdan dolayı Feder (Rib) komutu kullanılacak. Federlerin oluşturulması için, federlerden birinin üçgen profilinin dış çizgisi çizilir.
    Feder oluşturmak için aşağıdaki işlem sırası takip edilir:
   1. Unsur Tasarım Ağacı’ ndan Sağ Düzlem (Right Plane) çizim düzlemi seçilir ve Buna Dik (Normal To)  düğmesine tıklanır ve düzlem karşımıza dik olarak gelir (Şekil 12).
   2.Çizim düzlemi üzerine Çizgi (Line) komutuyla federin dış profili Şekil 13’ de görüldüğü gibi çizilir ve ölçülendirilir. Silindir üzerinde hata olmaması için profilin uç kısımları biraz içeriden çizilmiştir.


    Şekil 12:Çizim düzlemi       Şekil 13:Feder çizgisi

    3.İzometrik (Isometric)  düğmesine tıklanarak ekran izometrik konuma getirilir (Şekil 14). Unsurlar araç çubuğu üzerindeki Feder (Rib) komut düğmesine tıklanır özellik yöneticisi ve bir ön izleme görüntülenir (Şekil 15).


       Şekil 14:Feder çizgisi                        Şekil 15:Özellik yöneticisi ve önizleme

    4.Özellik yöneticisinde aşağıdaki düzenlemeler yapılır:

♦ Kalınlık kısmından Her İki Taraf  seçeneği seçilir.

♦ Feder Kalınlığı   kısmana 8 değeri girilir.

♦ Çizime Paralel  seçeneği seçilir.

 Tamam  düğmesine tıklanır ve işlem sonuçlandırılır (Şekil 16).
    5. Federi çevreye 3 adet çoğaltmadan önce Görünüm ►Gizle/Göster Geçici Eksenler (Temprorary Axes) üzerine tıklanarak silindirik kısımlara geçici eksen yerleştirilir. İşlemler bittikten sonra aynı yolla geçici eksenler kaldırılır.
    6. Unsurlar

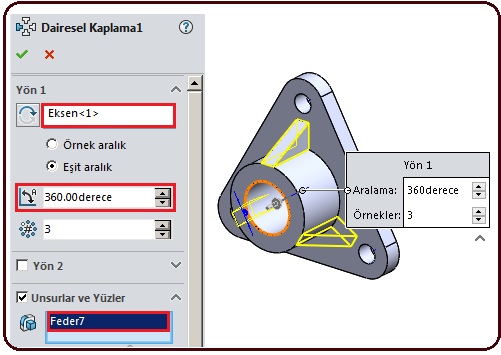

(Features) araç çubuğu üzerindeki Dairesel Çoğaltma (Circular Pattern) düğmesine tıklanarak dairesel çoğaltma komutu çalıştırılır. Ekranın sol tarafında Dairesel Çoğaltma (Circular Pattern)  isimli özellik yöneticisi ve ön izleme görüntülenir (Şekil 17).


             Şekil 16: Feder                     Şekil 17:Özellik Yöneticisi ve “Önizleme

    9. Özellik yöneticisinin Yön 1 (Direction 1) bölümünde aşağıdaki düzenlemeler yapılır:
       ♦ Çoğaltma Ekseni
(Pattern Axis) kısmındaki boşluğa tıklanır ve  parçanın tam ortasındaki geçici eksen seçilir.

♦ Örnek Sayısı  (Number of Instance)   kısmına  kopya adedi 3 yazılır.

 Eşit Aralık (Equal Spacing)  seçeneği seçilirse çevreye eşit aralıklarla kopyalanır.

 Toplam Açı (Total Angle)  kısmına kopyalamada toplam açı değeri 360 değeri girilir.
    10. Unsurlar ve Yüzler (Features and Faces) bölümündeki boşluğa tıklanır ve feder seçilir. Bir ön izleme meydana gelir.
    11. Taman  düğmesine tıklanarak çoğaltma işlemi sonuçlandırılır (Şekil 18).


              Şekil 18:Çoğaltma işlemi                  Şekil 19:Parçanın bitmiş durumu

    12. Köşe yuvarlatmalarını oluşturmak için Unsurlar (Features) araç çubuğu üzerindeki Radyus (Fillet)  komutu kullanılır (Şekil 19).
    Not: Geçici eksenler daha önce anlatıldığı gibi oluşturulduğu yerden kaldırılır.
