3D DÖNDÜRME (3drotate)
3DROTATE (3 Boyut Döndürme)
1.TANITIM
3drotate komutu, 3 boyutlu resimleri döndürmek için kullanılan bir komuttur. Rotate
komutuyla 2 boyutlu objeler ve 3D objeler sadece X-Y düzleminde döndürülebilir. 3drotate komutunun önemli olduğunu hatırlatalım. Her an kullanılabilir.
3drotate komutuna aşağıdaki yollardan girilir:
♦ Klavyeden 3DROTATE veya 3R yazılıp Enter
tuşuna basılır.
Command:3R
♦ Modify Menu ►3d Operations ►3D Rotate
(Düzenleme Menüsü ► 3D Operasyonlar ► 3 Boyut Döndürme)
♦ Modeling Toolbar ► 3D Rotate (Modelleme Araç Çubuğu ►3 Boyut Döndürme)
♦ Ribbon ►Home Tab►Modify Panel ►3D Rotate
(Komut Şeridi ►Home Sekmesi ►Modify Paneli ►3 Boyut Döndürme) 2. X,Y ve Z EKSENLERİ ETRAFINDA AÇILI DÖNDÜRME
Eksenler etrafında döndürmek için aşağıdaki sıra takip edilir:
1. 3drotate komutu çalıştırılır. Bilgi satırı görüntülenir.
Command:3R
Current positive angle: ANGDIR=counterclockwise ANGBASE=0 (Bilgi için)
(Güncel pozitif açı: AÇI YÖNÜ= saat ibresinin ters yönü TEMELAÇI=0)
2. Döndürülecek obje seçilir. Komutun devamı için Enter tuşuna basılır. Küresel eksen takımı görüntülenir. Kırmızı çember X eksenini, yeşil çember Y eksenini ve mavi çember Z eksenini temsil etmektedir.
Select objects:P1 (Objeleri seçiniz)
Select objects: (Komuta devam etmek için)
3. Küresel eksenin yerleştirileceği temel nokta için parça üzerine tıklanır (Şekil 1).
Specify base point :P2 (Temel noktayı belirtiniz)
Şekil 1:Eksenler Şekil 2:Seçilen eksen X 4. Küresel eksen takımı üzerinde Mouse ile döndürme eksenine tıklanır. Seçilen eksen ekran boyuca çizgi şeklinde görüntülenir. Biz burada X eksenini seçtik (Şekil 2).
Pick a rotation axis:P1 (Bir döndürme eksenine tıklayın)
5. Döndürme açı değeri girilir ve Enter tuşuna basılır.
Specify angle start point or type an angle: 90
(Açının başlangıç noktasını belirleyin veya bir açı yazın)
Şekil 3’ de X ekseni etrafında 90 derece döndürülmüş obje görülmektedir.
Şekil 3:Döndürme 6. Şekil 4’ de Y ekseni etrafında 90 derece döndürülmüş obje görülmektedir.
Şekil 4:Y ekseni etrafında döndürme

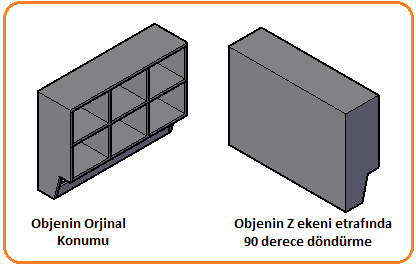

7. Şekil 5’ de Z ekseni etrafında 90 derece döndürülmüş obje görülmektedir.
Şekil 5:Z ekseni etrafında döndürme Not: Burada döndürmelerde açı 90 derece olarak alınmıştır. Her türlü açıda döndürülebilir. Ters yönde döndürülmek istenilirse açı değerinin önüne – (eksi) işareti konulur. Tam tersi döndürülecekse 180 değeri girilir.
1.TANITIM
3drotate komutu, 3 boyutlu resimleri döndürmek için kullanılan bir komuttur. Rotate
komutuyla 2 boyutlu objeler ve 3D objeler sadece X-Y düzleminde döndürülebilir. 3drotate komutunun önemli olduğunu hatırlatalım. Her an kullanılabilir.3drotate komutuna aşağıdaki yollardan girilir:
♦ Klavyeden 3DROTATE veya 3R yazılıp Enter
tuşuna basılır. Command:3R
♦ Modify Menu ►3d Operations ►3D Rotate
(Düzenleme Menüsü ► 3D Operasyonlar ► 3 Boyut Döndürme)
♦ Modeling Toolbar ► 3D Rotate
(Modelleme Araç Çubuğu ►3 Boyut Döndürme)♦ Ribbon ►Home Tab►Modify Panel ►3D Rotate
(Komut Şeridi ►Home Sekmesi ►Modify Paneli ►3 Boyut Döndürme) 2. X,Y ve Z EKSENLERİ ETRAFINDA AÇILI DÖNDÜRME
Eksenler etrafında döndürmek için aşağıdaki sıra takip edilir:
1. 3drotate komutu çalıştırılır. Bilgi satırı görüntülenir.
Command:3R
Current positive angle: ANGDIR=counterclockwise ANGBASE=0 (Bilgi için)
(Güncel pozitif açı: AÇI YÖNÜ= saat ibresinin ters yönü TEMELAÇI=0)
2. Döndürülecek obje seçilir. Komutun devamı için Enter
tuşuna basılır. Küresel eksen takımı görüntülenir. Kırmızı çember X eksenini, yeşil çember Y eksenini ve mavi çember Z eksenini temsil etmektedir.Select objects:P1 (Objeleri seçiniz)
Select objects:
(Komuta devam etmek için)3. Küresel eksenin yerleştirileceği temel nokta için parça üzerine tıklanır (Şekil 1).
Specify base point :P2 (Temel noktayı belirtiniz)
Şekil 1:Eksenler Şekil 2:Seçilen eksen X 4. Küresel eksen takımı üzerinde Mouse ile döndürme eksenine tıklanır. Seçilen eksen ekran boyuca çizgi şeklinde görüntülenir. Biz burada X eksenini seçtik (Şekil 2).
Pick a rotation axis:P1 (Bir döndürme eksenine tıklayın)
5. Döndürme açı değeri girilir ve Enter
tuşuna basılır.Specify angle start point or type an angle: 90
(Açının başlangıç noktasını belirleyin veya bir açı yazın)
Şekil 3’ de X ekseni etrafında 90 derece döndürülmüş obje görülmektedir.
Şekil 3:Döndürme 6. Şekil 4’ de Y ekseni etrafında 90 derece döndürülmüş obje görülmektedir.
Şekil 4:Y ekseni etrafında döndürme
7. Şekil 5’ de Z ekseni etrafında 90 derece döndürülmüş obje görülmektedir.
Şekil 5:Z ekseni etrafında döndürme Not: Burada döndürmelerde açı 90 derece olarak alınmıştır. Her türlü açıda döndürülebilir. Ters yönde döndürülmek istenilirse açı değerinin önüne – (eksi) işareti konulur. Tam tersi döndürülecekse 180 değeri girilir.
