“KOL AYNASI” ÇİZİMİ
    Kol aynası çizimi için aşağıdaki sıra takip edilir:
    1. Kapı kolunu ve kilit silindirini içine alacak şekilde 2D komutlarıyla sınırlar çizilir  (Şekil 1).
    2. Düz doğrulardan biri seçilir. Üzerine sağ tıklanır. Convert To ►Convert to Editable Spline komutuyla düzenlenebilir eğriye dönüştürülür.
    3. Attach  düğmesine tıklayalım ve diğer tüm objeleri sırayla seçelim ve doğruya bağlayalım.


      Şekil 1:Sınırlar              Şekil 2:Ayna

    4. Seçme seçeneklerinden Vertex (Köşe) aktif yapılır ve pencere yöntemiyle tüm köşeler seçilir. Veld (Kaynat) komutuyla birleşme yerlerindeki köşeler kaynatılır.
    5. Çıkarma işlemi için Editable Spline’ ın  Spline alt objesini aktif yapalım. Geomtry bölümünden Subtraction  komut düğmesine tıklayalım.
    6. Aynanın dış sınırını seçelim. Hemen ardından Boolean komut düğmesine tıklayalım.
    7. Vida deliklerini, kol yuvasını ve silindir yuvasını seçelim. Boş bir yere tıklayarak işlemi bitirelim. Küçük daire büyük daireden çıkarılmış olur.
    8. Ayna parçasına Extrude komutuyla 0,5 cm kalınlık verelim  (Şekil 2).

   “VİDA” ÇİZİMİ
    1. VİDA KESİTİNİN ÇİZİMİ
    Kapıya monte edilen parçaları ahşap malzemeye bağlamak için ağaç vidaları kullanılır. Fazla teferruata girmeden vida çizimi için aşağıdaki sıra takip edilir:
    1. Front (Ön) ekranında Line (Çizgi) komutuyla uzunluğu yaklaşık 3.5 cm olan vidanın kesitinin yarısı çizilir (Şekil 3).
    2. Pencere yöntemiyle şeklin tamamı seçilir. Üzerine sağ tıklanır. Convert To ►Convert to  Editable Spline komutuyla düzenlenebilir eğriye dönüştürülür.
    3. Pivot merkezini şeklin altındaki uzun kenarın üzerine taşımak için aşağıdaki sıra takip edilir:
       ♦ Pencere yöntemiyle objenin tamamı seçilir.
       ♦ Komut panelindeki Hierarchy  düğmesine tıklanır. Görüntülenen açılır menüden Pivot sekmesi üzerine tıklanır ve Adjust Pivot  ayar bölümü açılır (Şekil 4).


  Şekil 3:Vida kesitinin yarısı                          Şekil 4:Ayar menüleri

       ♦ Move/Rotate/Scale alt bölümünden  Affect Pivot Only (Sadece Pivotu Etkile) düğmesine tıklanır. Pivot eksenleri kalınlaştırılmış olarak seçilmiş parça üzerinde görüntülenir (Şekil 5).


                           Şekil 5:Pivot                                   Şekil 6:Taşınmış pivot

       ♦ Pivot noktasını taşımak için Move komutu aktif yapılır. Mouse,  X, Y, Z eksenlerinden  biri üzerine gelinir ve sürüklenerek alt kenarın üzerine taşınır (Şekil  6).
       ♦ Taşıma işlemi bitince kalıcı olması için Pivot düğmesine tekrar tıklanır.

    2.DÖNDÜREREK KATI MODEL ELDE ETME
    Bir eksene göre döndürerek katı model elde etmek için aşağıdaki yol kullanılır:
    1. Döndürülecek vida kesiti seçilir.
    2. Komut panelinden Modify butonuna tıklanır ve Modifier List’ den  Lathe komutu seçilir.
    3. Parameters  bölümünde  (Şekil 7)  aşağıdaki işlemler yapılır:


                    Şekil  7:Döndürme parametreleri

       ♦ Degrees (Dereceler) kısmına 360 derece döndürme açı değeri girilir.
       ♦ Dirction (Yön) alt bölümünden uygun olan eksen seçilir. Biz burada X eksenini seçtik.
       ♦ Align (Hizalama) alt bölümünden hizalama seçeneği seçilir. Biz Min (Minimum) düğmesine tıkladık ve 3 boyut objeyi döndürerek elde ettik (Şekil 8).
       ♦ Weld Core kontrol kutusu işaretlenirse objenin tabanlarında döndürme sırasında oluşan üst üste binen çizgiler kaynaştırılır.

                  Şekil 8: Döndürülmüş obje                       Şekil 9:Kutular

    3.YILDIZ TORNAVİDA YUVASI OLUŞTURMA
    Vidanın baş kısmına yıldız tornavida için yuva oluşturmak için işlem sırası:
    1. Box komutuyla birbirine dik iki kutu çizilir (Şekil 9).


         Şekil 10:Vida ve çıkarılacak kutular                     Şekil 11:Yıldız yuva

    2. Kutular Move   komutuyla Top, Front ve Left ekranlarında taşınarak vidanın baş kısmına yerleştirilir (Şekil 10).
    3. Boolean  komutunun  Subtract  seçeneğiyle kutular tek tek vida gövdesinden çıkarılır ve yıldız yuva oluşturulur (Şekil 11).
    Not:Vidayı yaklaşık olarak ölçüye dikkat etmeden oluşturduk. Birden fazla kullanılacaksa kopyalanır. Takıldığı yerde büyük veya küçük olabilir. Bu gibi durumlarda Scale (Ölçek)  komutuyla uygun şekilde ölçeklendirilir.

    KAPI ÜZERİNE AKSESUARLARIN MONTAJI
    1. PARÇALARIN BİR DOSYADA TOPLANMASI
    Parçaları bir dosyada toplamak için aşağıdaki sıra takip edilir:
    1. Çizime başlamadan önce ekran sıfırlanmalı (Reset) ve Customize ►Units Setup… komutuyla birim sistemleri daha önce anlatıldığı gibi cm’ ye ayarlanmalıdır. KAPI MONTAJI ismi verilerek sabit diske (HD)  kaydedilmelidir.
    2. Daha önce oluşturduğumuz objeleri dosyaya dahil etmek için Merge komutu kullanılır. Application  menu  ►Import   yoluyla Merge  komutuna ulaşılır.
    3. Merge komutu verildikten sonra Merge File diyalog kutusu ekrana gelir (Şekil  12).

                                                    Şekil 12:”Merge File” diyalog kutusu

    4. Merge File isimli diyalog kutusunda aşağıdaki işlemler yapılır:
      ♦ Look in (Konum) kısmından ilgili klasöre ulaşılır. Boşlukta klasördeki dosyalar listelenir. Biz burada  KAPI dosyasını seçtik.

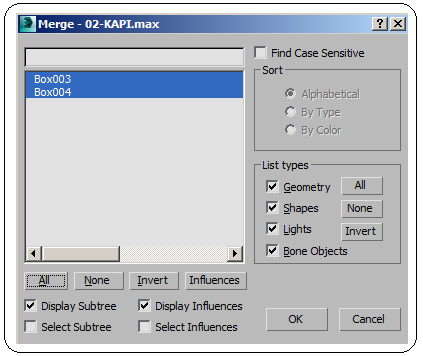

      ♦ Open (Aç) komut düğmesine tıklanır.  Merge isimli yeni bir diyalog kutusu ekrana gelir (Şekil 13). Ortadaki boşlukta objenin parçaları listelenir. All (Hepsi) düğmesine tıklanarak seçilir ve OK düğmesine tıklanır. Kapı ekrana  yerleşir (Şekil 14).


                          Şekil 13: “Merge” diyalog kutusu

     5. Aynı işlemi tekrarlayarak Kapı Kolu, Kilit Silindiri, Kapı Kolu Tutucusu (Ayna)  ve Vida’ yı dosyaya ilave edelim (Şekil 15).


                Şekil 14:Ekrana getirilen Kapı objesi                     Şekil 15:Kapı ve parçaları

    2. PARÇALARIN MONTAJI
    Kapı yerinde sabit kalacak ve diğer parçalar onun üzerine monte edilecektir. Montajı gerçekleştirmek için aşağıdaki işlem sırası uygulanır:
   1. Önce Kapı Kolu Tutucusu (Ayna)’ nu Move  komutuyla Front ekranında kapıya göre hizalayalım (Şekil 16). Aynı parça Left ekranında yine Move komutuyla kapıyla bitişik hale getirilir.

    2. Aynı yöntemle Kapı Kolu’ nu da Move  komutuyla önce Front ekranında daha sonra Left ekranında ilgili yere taşıyarak yerleştirelim (Şekil 17).
    3. Yine aynı yöntemle Kilit Silindiri’ ni de Move komutuyla önce Front ekranında daha sonra Left ekranında ilgili yere taşıyarak yerleştirelim (Şekil 18).


      Şekil 18:Kilit Silindiri yerleşimi                 Şekil 19:Vidaların yerleşimi

    4. Vida için aşağıdaki işlemler yapılır:
       ♦ Diğer şekillere göre ters durmaktadır. Rotate  komutuyla Z ekseni etrafında 90 derece döndürelim.
       ♦  Yine vida diğer şekillere göre çok büyük görülmektedir. Scale   komutuyla uygun oranda göz kararı küçültülür.
       ♦ Birden fazla kullanılacağı için Shift + Move  komutuyla kopyasını alalım.
       ♦ Move komutuyla önce Front ekranında daha sonra Left ekranında ilgili yere taşıyarak yerleştirelim (Şekil 19).

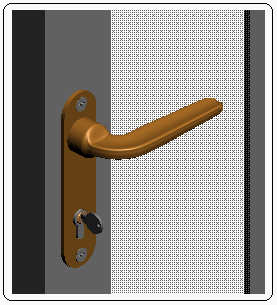

    5. Kilit Silindiri hariç diğer parçaların simetriği alınır ve kapının diğer tarafına yukarıda anlatıldığı gibi yerleştirilir. Render yapılarak sonuç görülür (Şekil 20).
    Not: Kapı üzerindekilerle beraber başka dosyaya aktarılacaksa Group komutuyla gurup yapılmalıdır.

       ♦ Section Type (Kesit Tipi) bölümünde aşağıdaki düzenlemeler yapılır (Şekil 22).
         > Use Built – In Section seçeneği seçilir.
         > Built – In Section  alt bölümünden Bar (Çubuk) kesit tipini seçilir.
       ♦ Seçilen kesitin ölçüleri Parameters bölümünden (Şekil 22) ayarlanır. Burada Length değeri 20 cm ve Width değeri 6 cm alınmıştır.


    Şekil 23:Parametreler                      Şekil 24:Kasa ve kapı
