MALZEME DÜZENLEME MENÜLERİ-2
MALZEME DÜZENLEME MENÜLERİ-2
5.“COORDINATES (Koordinatlar)” MENÜSÜ
Kaplamalar obje üzerine atandıktan sonra yerleşimi, sıklığı ve açısı istenildiği gibi olmayabilir. Bunları düzenlemek için Coordinates menüsü kullanılır.
Coordinates menüsüne ulaşmak için Blinn Basic Parameters menüsündeki Diffuse’ un yanındaki kare düğme üzerindeki
M harfine tıklanır (Şekil 1) veya Maps menüsündeki Diffuse Color’ un yanındaki malzeme isminin yazılı olduğu uzun düğme üzerine tıklanır. Coordinates menüsünde aşağıdaki düzenlemeler yapılır (Şekil 2).
1. Offset (Ölçü) kısmına değerler yazılarak kaplama kaydırılır ve parçayla aynı hizaya getirilir. U=X ekseni yönünde, V=Y ekseni yönünde kaydırma yapılır.
2. Tiling (Tekrarlama) kısmına sayılar girilerek malzeme tekrar ettirilir. U=X ekseni yönünde, V=Y ekseni yönünde tekrarlamalar yapılır. Bu işlemin gerçekleşmesi için Tile onay
kutuları işaretli olması gerekir. Şekil 3’ de tekrarlama sonucu görülmektedir.
3. Mirror (Aynalama – Simetri) onay kutuları işaretlenirse mevcut kaplamanın simetriği alınır. Mirror işaretlendiğinde Tile devre dışı kalır.

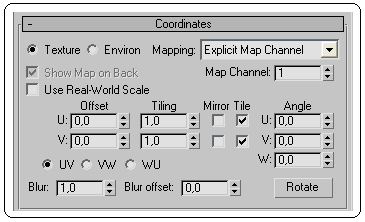

Şekil 1:Kaplanmış obje Şekil 2:Koordinatlar menüsü 4. Angle (Açı) kısmında eksenlere göre açı değeri girilerek kaplama döndürülür.
5. Blur (Buğulaştırma) kısmına değer girilerek kaplama buğulaştırılır.
6. Blur Offset (Buğulaştırma Ötelemesi) kısmına değer girilerek buğulaştırma ölçüsü ayarlanır. Buğulaştırma Render işleminden sonra görünür (Şekil 4).
7. Bir kaplamanın arka plan olması için Environ seçeneği kullanılır.
8. Ana menülere dönmek için
Go to Parent düğmesine tıklanır.
Şekil 3:Döşeme sayısı artırılmış kaplama Şekil 4:Buğulaştırılmış kaplama 6.“NOISE (Dalgalı)” MENÜSÜ
Kaplamalara dalgalı bir şekil vermek için Noise menüsü kullanılır (Şekil 5). Noise menüsüne ulaşabilmek için Blinn Basic Parameters menüsündeki Diffuse’ un yanındaki düğme üzerindeki M
harfine tıklanır veya Maps menüsündeki Diffuse Color’ un yanındaki malzeme isminin yazılı olduğu uzun düğme üzerine tıklanır. Noise menüsünde aşağıdaki düzenlemeler yapılır:
1. On (Açık) kutusu işaretlenerek Noise menüsü aktifleştirilir.
2. Amount (Miktar) kısmına 0-100 arası değer girilerek dalgalanmanın keskinliği ayarlanır.
Şekil 5:Noise menüsü Şekil 6:Dalgalı kaplama 3. Levels (Seviyeler) kısmına 1-10 arası değer girilerek dalgalanmanın tekrar sayısı ayarlanır.
4. Size (Ölçü) kısmında dalgalanmanın ölçüsü ayarlanır. Şekil 6’ da dalgalı kaplama görülmektedir.
5.“COORDINATES (Koordinatlar)” MENÜSÜ
Kaplamalar obje üzerine atandıktan sonra yerleşimi, sıklığı ve açısı istenildiği gibi olmayabilir. Bunları düzenlemek için Coordinates menüsü kullanılır.
Coordinates menüsüne ulaşmak için Blinn Basic Parameters menüsündeki Diffuse’ un yanındaki kare düğme üzerindeki
M harfine tıklanır (Şekil 1) veya Maps menüsündeki Diffuse Color’ un yanındaki malzeme isminin yazılı olduğu uzun düğme üzerine tıklanır. Coordinates menüsünde aşağıdaki düzenlemeler yapılır (Şekil 2).1. Offset (Ölçü) kısmına değerler yazılarak kaplama kaydırılır ve parçayla aynı hizaya getirilir. U=X ekseni yönünde, V=Y ekseni yönünde kaydırma yapılır.
2. Tiling (Tekrarlama) kısmına sayılar girilerek malzeme tekrar ettirilir. U=X ekseni yönünde, V=Y ekseni yönünde tekrarlamalar yapılır. Bu işlemin gerçekleşmesi için Tile onay
kutuları işaretli olması gerekir. Şekil 3’ de tekrarlama sonucu görülmektedir.3. Mirror (Aynalama – Simetri) onay kutuları işaretlenirse mevcut kaplamanın simetriği alınır. Mirror işaretlendiğinde Tile devre dışı kalır.
Şekil 1:Kaplanmış obje Şekil 2:Koordinatlar menüsü 4. Angle (Açı) kısmında eksenlere göre açı değeri girilerek kaplama döndürülür.
5. Blur (Buğulaştırma) kısmına değer girilerek kaplama buğulaştırılır.
6. Blur Offset (Buğulaştırma Ötelemesi) kısmına değer girilerek buğulaştırma ölçüsü ayarlanır. Buğulaştırma Render işleminden sonra görünür (Şekil 4).
7. Bir kaplamanın arka plan olması için Environ seçeneği kullanılır.
8. Ana menülere dönmek için
Go to Parent düğmesine tıklanır. Şekil 3:Döşeme sayısı artırılmış kaplama Şekil 4:Buğulaştırılmış kaplama 6.“NOISE (Dalgalı)” MENÜSÜ
Kaplamalara dalgalı bir şekil vermek için Noise menüsü kullanılır (Şekil 5). Noise menüsüne ulaşabilmek için Blinn Basic Parameters menüsündeki Diffuse’ un yanındaki düğme üzerindeki M
harfine tıklanır veya Maps menüsündeki Diffuse Color’ un yanındaki malzeme isminin yazılı olduğu uzun düğme üzerine tıklanır. Noise menüsünde aşağıdaki düzenlemeler yapılır:1. On (Açık) kutusu işaretlenerek Noise menüsü aktifleştirilir.
2. Amount (Miktar) kısmına 0-100 arası değer girilerek dalgalanmanın keskinliği ayarlanır.
Şekil 5:Noise menüsü Şekil 6:Dalgalı kaplama 3. Levels (Seviyeler) kısmına 1-10 arası değer girilerek dalgalanmanın tekrar sayısı ayarlanır.
4. Size (Ölçü) kısmında dalgalanmanın ölçüsü ayarlanır. Şekil 6’ da dalgalı kaplama görülmektedir.
